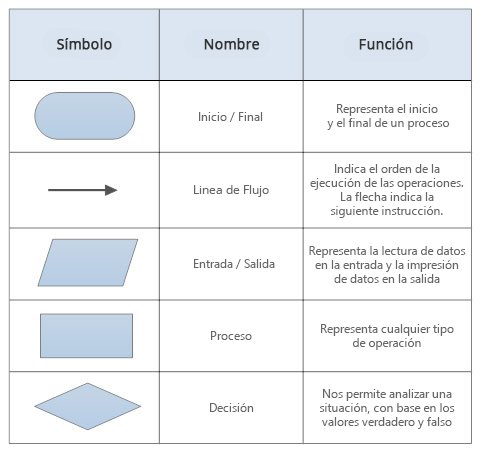

Los diagramas de flujo utilizan formas especiales para representar diferentes tipos de acciones o pasos de un proceso. Las líneas y flechas muestran la secuencia de los pasos y las relaciones entre ellos. Estos se conocen como símbolos de diagrama de flujo.
Los diagramas de flujo constan de algunas formas geométricas comunes que representan pasos. La forma más común es un rectángulo quese utiliza para mostrar una sola acción u operación.
Mire este vídeo rápido para obtener más información sobre los símbolos de diagramas de flujo.
Repasemos cada símbolo del diagrama de flujo individualmente.
El símbolo de terminación marca el punto inicial o final del sistema. Por lo general, contiene la palabra "Inicio" o "Fin".
Un rectangulo solo puede representar un solo paso dentro de un processo ("agregar dos tazas de harina"), o un subproceso completo ("hacer pan") dentro de un proceso más grande.
Un documento o informe impreso.
Representa multidocumento en el proceso.
Un punto de decisión o ramificación. Las líneas que representan diferentes decisiones surgen de diferentes puntos del diamante.
Representa el material o la información que entra o sale del sistema, como una orden del cliente (entrada) o un producto (salida).
Representa un paso en el que se pide al usuario que introduzca la información manualmente.
Representa un ajuste a otro paso en el proceso.
Indica que el flujo continúa donde se ha colocado un símbolo identico (que contiene la misma letra).
Indica que el flujo del proceso continúa en más de dos ramas.
Indica un punto en el diagrama de flujo en el que múltiples ramificaciones convergen de nuevo en un solo proceso.
Indica un paso en el que dos o más sub-listas o subprocesos se convierten en uno.
Indica un paso que ordena información en un formato estándar.
Indica un paso que organiza una lista de elementos en una secuencia o establece según algunos criterios predeterminados.
Indica una secuencia de acciones que realizan una tarea específica incrustada dentro de un proceso más grande. Esta secuencia de acciones podría describirse con más detalle en un diagrama de flujo separado.
Indica una secuencia de comandos que continuarán repitiéndose hasta que se detenga manualmente.
Indica el punto en el que debe detenerse un bucle.
Indica un retraso en el proceso.
Indica un paso donde se almacenan los datos.
Indica una lista de información con una estructura estándar que permite buscar y ordenar.
Indica que la información se almacenó en la memoria durante un programa, utilizado en diagramas de flujo de diseño de software.
Indica un paso que muestra información.
Indica que el proceso continúa fuera de la página.
Un paralelogramo representa datos en un diagrama de flujo. Los datos son una entrada que un proceso requiere o una salida que el proceso transfiere al siguiente paso.
Los tipos de diagramas de flujo más comunes son:
Lea sobre los tipos de diagramas de flujo en detalle aquí.
La entrada y la salida son los componentes fundamentales de un proceso utilizado para describir un programa de software. Por ejemplo, la entrada podría ser proporcionada por un usuario como en un cajero automático o en un formulario en línea o podrían ser datos proporcionados por un instrumento como una lectura de temperatura. El programa tendrá código para interpretar la entrada y generar una salida. El resultado podría ser una serie de cosas: un mensaje impreso en la interfaz de usuario o datos entregados a otro proceso.

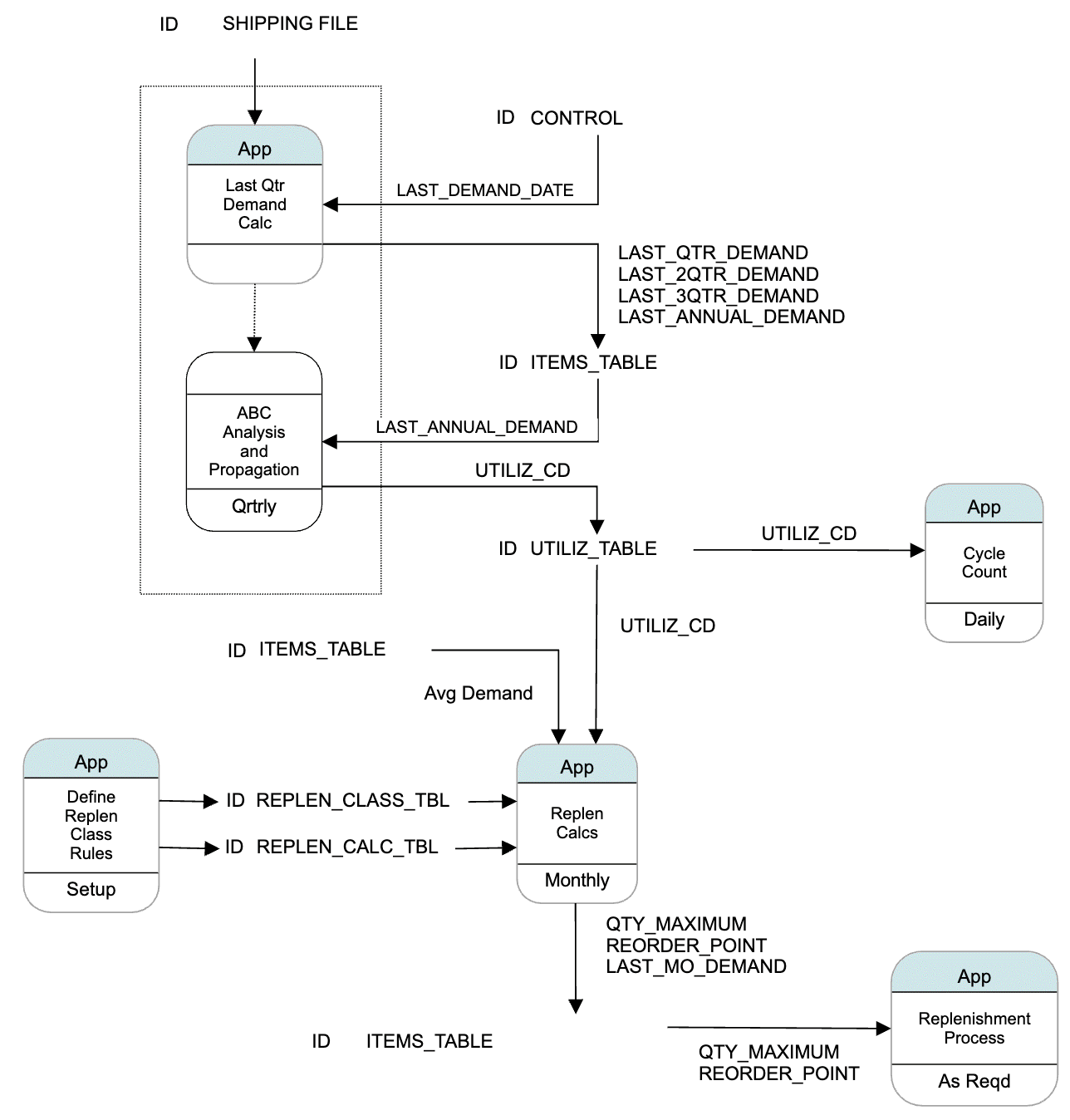

Hay dos tipos diferentes de enfoques para los símbolos en los diagramas de flujo de datos: Yourdon y Coad y Gane y Sarson.
En el diagrama de Yourdon y Coad, los procesos se representan como círculos, mientras que en el diagrama de Gane y Sarson los procesos son cuadrados con esquinas redondeadas.
Obtenga más información sobre las diagramas de flujo de datos.
La mayoría de los símbolos de diagrama de flujo que se muestran aquí se utilizan en aplicaciones muy específicas, como un diagrama de flujo de datos utilizado para la programación de computadoras. A menos que tenga conocimientosespecializados y su diagrama se esté desarrollando para un grupo de pares con conocimientos similares, es mejor ceñirse a los símbolos básicos del diagrama de flujo. Si en su diagrama aparecen más símbolos que los más básicos del diagrama de flujo, es una buena práctica incluir una leyenda o una clave de símbolo.
La mayoría de los diagramas de flujo deben crearse utilizando únicamente los símbolos Inicio/Fin y Acción o Proceso y deben seguir un conjuncto muy básico de mejores prácticas. Seguir estos dos símbolos principales del diagrama de flujo es la mejor manera de garantizar que su diagrama sea fácil de entender.
